不锈钢高温风机蜗壳与叶轮间隙的关系

2025-07-17 12:02:18

次

不锈钢高温风机蜗壳与叶轮之间的间隙是影响风机性能、效率和可靠性的关键参数，需根据工况（如温度、介质、转速等）精MI设计。以下是两者的核心关系及设计要点：

一、间隙对风机性能的影响

气动效率

间隙过大：气体回流增加，导致容积损失增大，效率下降（尤其高压风机效率可能降低5%~15%）。

间隙过小：易引发动静部件摩擦，增加机械损耗，甚至导致振动或卡死。

运行稳定性

高温环境下，不锈钢叶轮与蜗壳的热膨胀系数需匹配。若间隙设计不当，热态运行时可能因膨胀不均导致刮擦或振动。

噪声与磨损

间隙不均会引发气流脉动，产生高频噪声；若介质含颗粒（如烟气粉尘），过小间隙会加速磨损。

二、间隙设计原则

静态间隙基准

常规经验值：

离心风机：叶轮直径的 0.1%~0.3%（例如直径500mm叶轮，单边间隙约0.5~1.5mm）。

高温风机（300~600℃）：需额外预留 **0.2~0.5mm** 热膨胀余量（具体根据材料膨胀系数计算）。

轴向间隙：通常大于径向间隙（防止热膨胀轴向位移摩擦）。

2.叶轮类型适配

后倾叶轮：对间隙敏感性较低，可适当放宽。

前倾叶轮：需更小间隙以维持压力，但需严格监控热变形。

三、高温工况下的特殊考量

材料匹配

蜗壳与叶轮宜选用同系列不锈钢（如均采用316L），避免异种材料膨胀差异导致间隙突变。

结构设计

非对称蜗壳：高温风机蜗壳常设计为螺旋渐扩式，叶轮与蜗壳舌部间隙需大于其他部位（通常舌部间隙为其他区域的1.2~1.5倍）。

冷却措施：对超高温（>600℃）风机，可在蜗壳外增设散热鳍片或空气冷却夹层。

安装与调试

冷态安装时，需按热态间隙预调（例如常温下预留0.3mm，高温运行时收缩至0.1mm）。

激光对中仪校准，确保同心度偏差≤0.05mm。

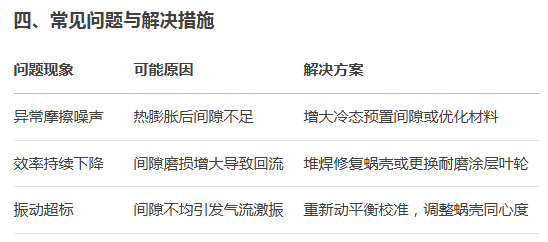

不锈钢高温风机

五、维护建议

定期检测：高温运行后停机冷却至室温，测量间隙变化并记录。

磨损监控：在蜗壳内壁设置耐磨衬板（如陶瓷涂层），延长寿命。

热态调试：初次运行需阶梯升温，实时监测振动和电流变化。

通过合理设计间隙并动态补偿热变形，可提升不锈钢高温风机的耐用性和能效。实际应用中建议结合CFD模拟和实验数据优化参数。
